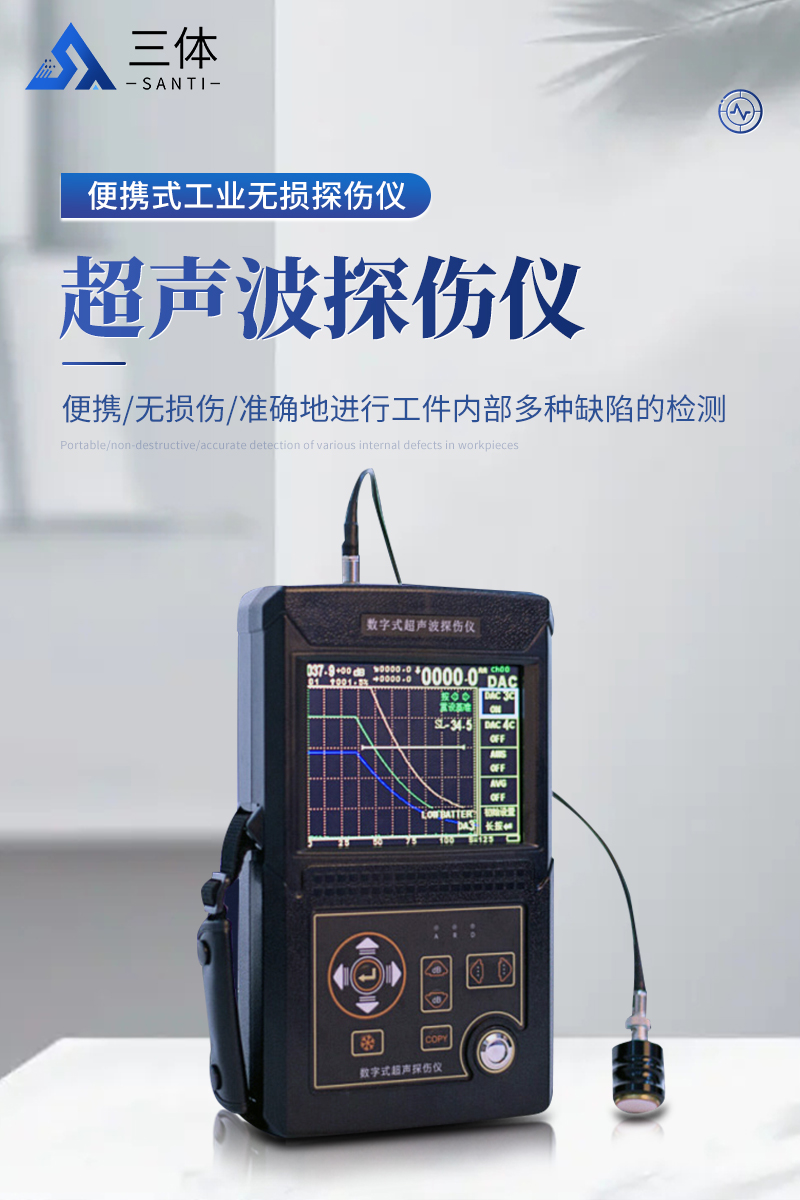

超聲波探傷儀器能夠便捷、準確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、航空航天、鐵路交通、汽車、機械等領域。它是無損檢測行業的儀器。
主要功能
● 自動校準探頭，不需要手動計算；
● 利用標準試塊自動生成DAC、AVG曲線；
● 自動顯示回波相關參數（深度D、水平P、距離S、波幅H）；

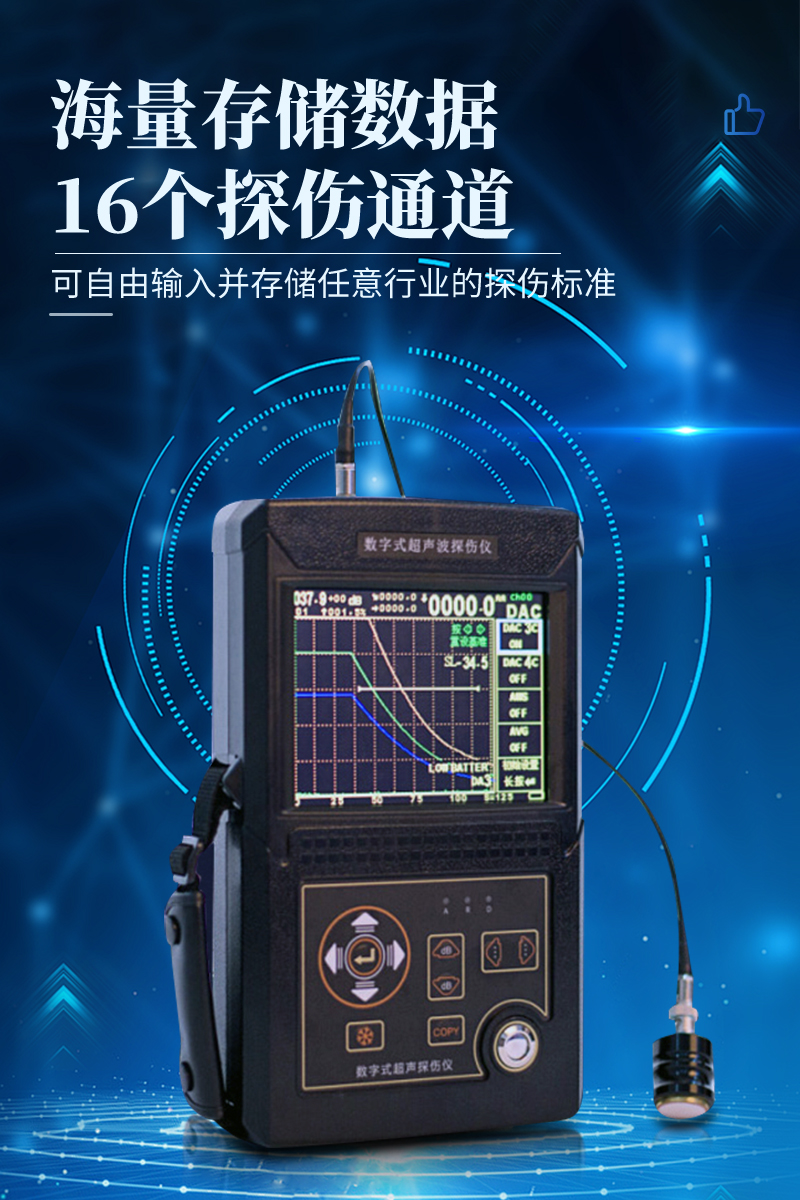

● 16個探傷通道，可自由輸入并存儲任意行業的探傷標準；
● 可存儲980幅A掃圖像；
● 四種（I、V、U、X型）焊縫類型圖示功能，直觀判斷反射位置；
● 自動計算缺陷當量φ值；
● 高采樣率，低噪聲；
● 兩種探頭方式：單晶、雙晶；

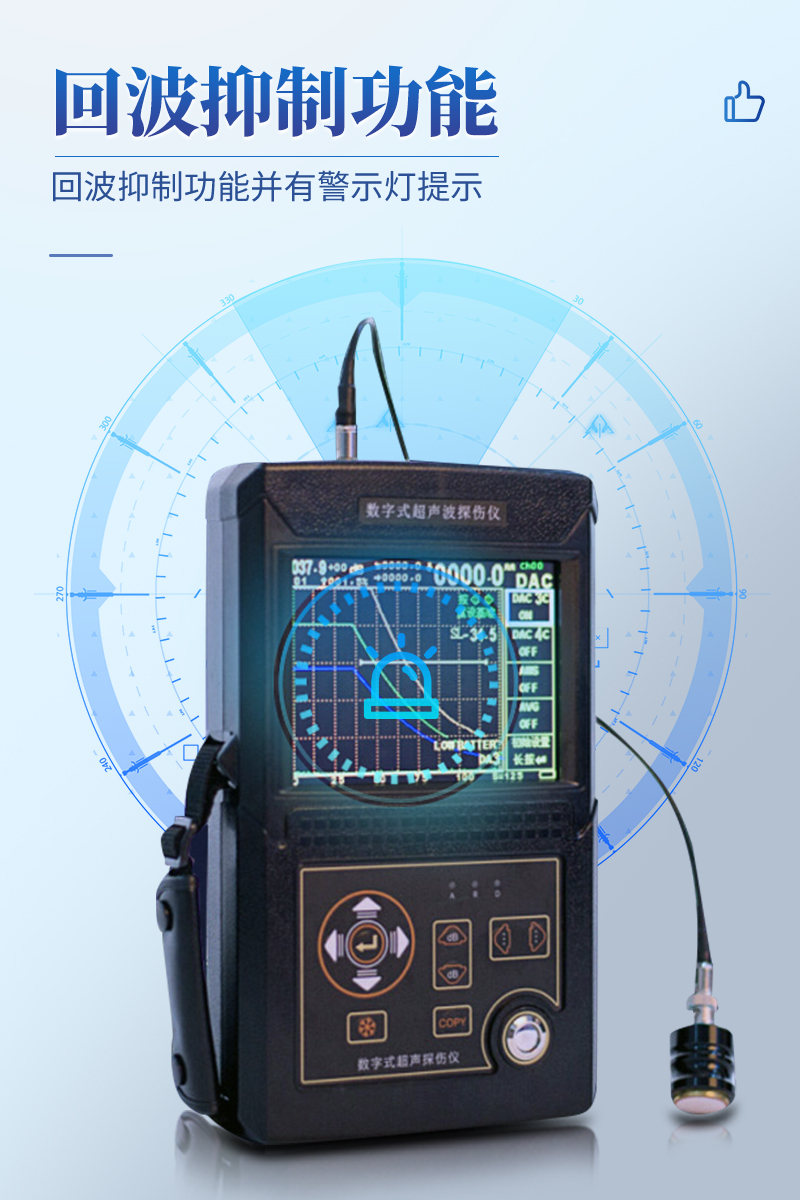

● 回波抑制功能并有警示燈提示。
輔助功能
● 閘門聲光報警。
● 自動增益功能提升探傷效率；
● 斜探頭角度和K值兩種輸入方式；
● 峰值記憶和回波包絡快速確定**回波；
● USB接口連接PC端進行數據傳輸，自動生成探傷報告；
產品特點
按鍵簡潔，操作簡單；

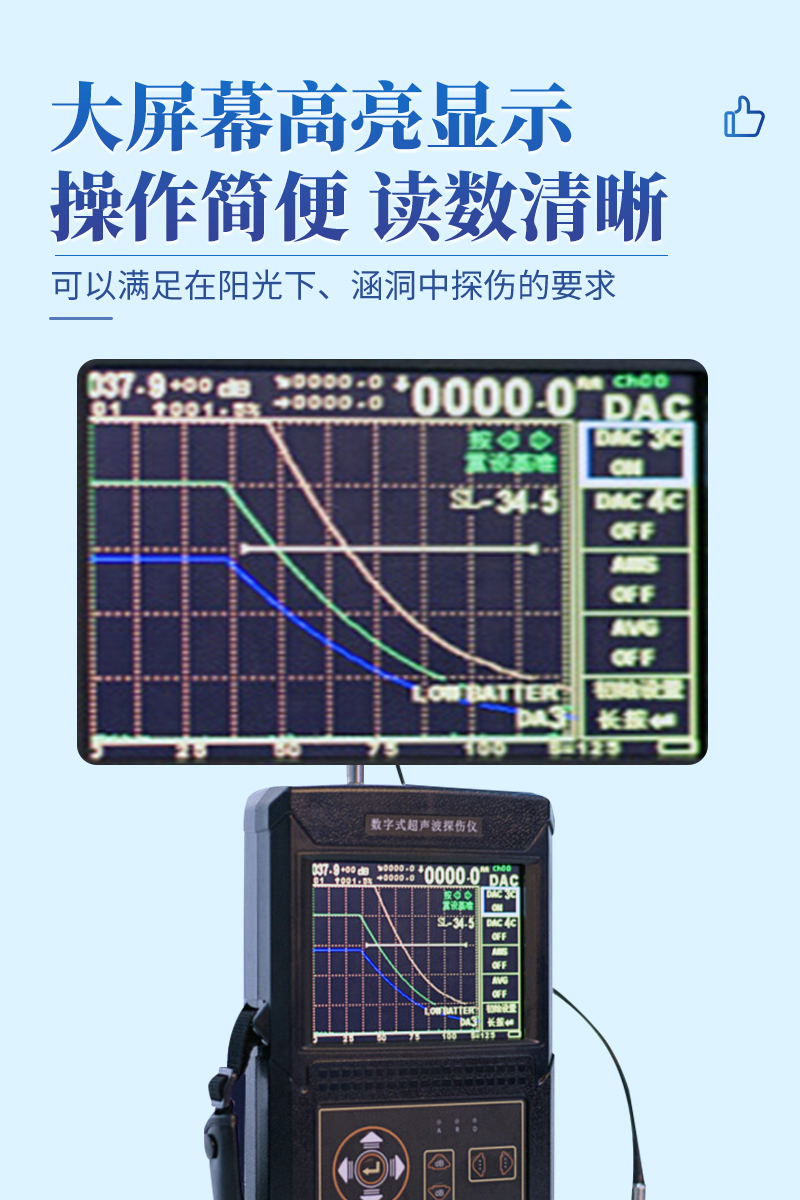

大屏幕高亮顯示，可以滿足在陽光下、涵洞中探傷的要求。

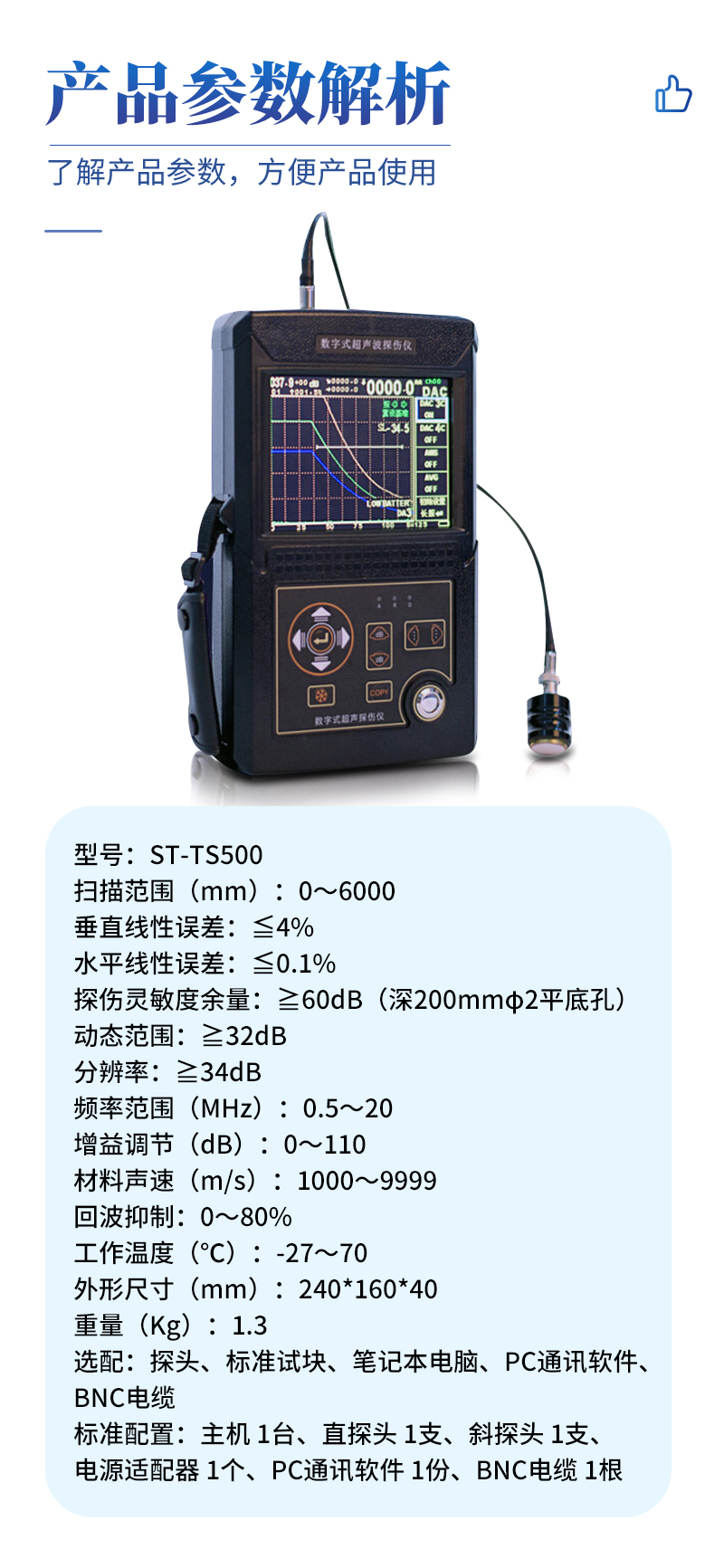

超聲波探傷儀器技術參數
項目 | 技術數據 |
掃描范圍 | 0～6000 |
垂直線性誤差 | ≦4% |
水平線性誤差 | ≦0.1% |
探傷靈敏度余量 | ≧60dB（深200mmφ2平底孔） |
動態范圍 | ≧32dB |
分辨率 | ≧34dB |
頻率范圍（MHz） | 0.5～20 |
增益調節（dB） | 0～110 |
材料聲速（m/s） | 1000～9999 |
回波抑制 | 0～80% |
工作溫度（℃） | -27～70 |
外形尺寸 | 240*160*40 |
重量（Kg） | 1.3 |
選配 | 探頭、標準試塊、筆記本電腦、PC通訊軟件、BNC電纜 |
標準配置
主機 | 1臺 |
直探頭 | 1支 |
斜探頭 | 1支 |
電源適配器 | 1個 |
PC通訊軟件 | 1份 |
BNC電纜 | 1根 |
